電化學儲能系統是應對電網調峰、調頻、虛擬同步等輔助服務要求的最佳手段之一。尤其隨著“碳達峰、碳中和”目標下新能源場站的快速發展，電化學儲能系統將起到越來越重要的作用，電網對儲存系統的要求也將從單一的“消納”向更高要求發展。

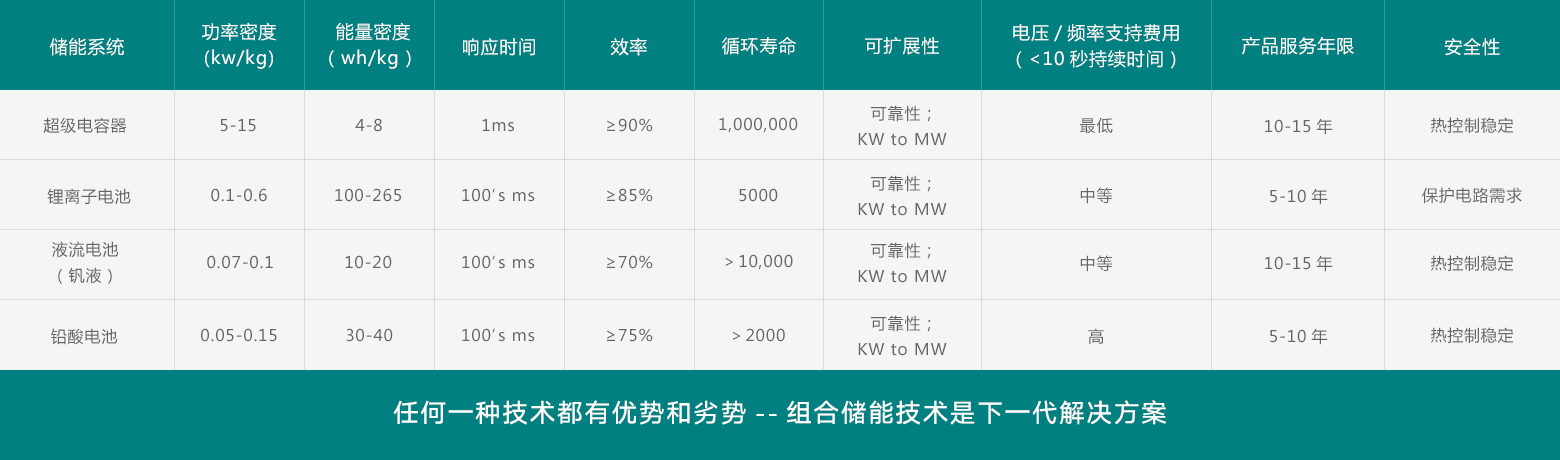

（1）不同儲能技術在儲能系統中的評估：

（2）“超容+電池”的混合型儲能系統
A)、超級電容+鋰電池儲能充放電策略目標是：能夠最大限度地發揮超級電容、鋰電池各自的優點，同時考慮兩者之間的相互配合，避免電池過度頻繁的充放電，延長電池壽命。
B)、超級電容器提供快速調頻（20mS），電壓穩定。采用了先進的管理系統，在頻率事件時可成功提供毫秒級別 “綜合慣性 ”。

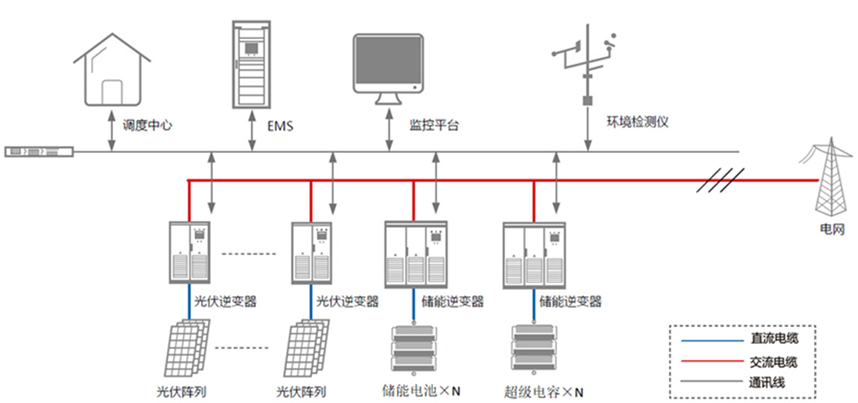

C)、超級電容和鋰離子電池配合，實現不同時間級別的功率平抑功率輸出波動、配合電網進行快速一次調頻和二次調頻，穩定電網頻率，提升了電網對新能源場站的并網消納能力。
D)、混合儲能系統具有無與倫比的優勢，與應用相匹配的能量和功率模塊化，具有可擴展性，達到最優尺寸。兩種儲能方式混用，多種電網服務結合在一個系統中。最大化儲能系統工作壽命，降低產品全生命周期的投資和運營成本。

（3）兆合儲能用超容單元與管理系統：
A)、超級電容單體經串并聯方式組成儲能單元，再由儲能單元串并聯組成儲能單機柜，再由儲能單機柜串并聯形成一套預制艙超級電容儲能系統；同時包括匯流柜和控制柜，以及超級電容管理CMS系統和輔助系統。

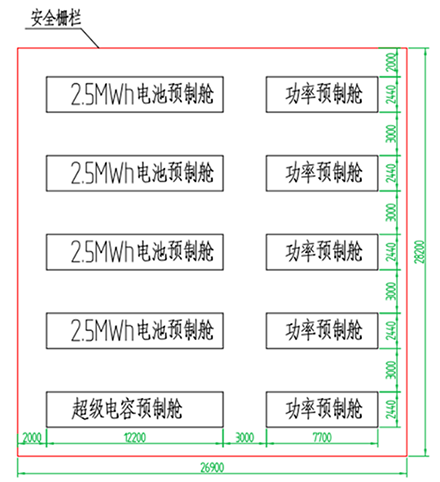

例如：針對某光伏電站設計的超級電容配置為2.5MW/15S+ 10MW/10MWh，系統包括10個預制艙：
1）電池預制艙4個（40英尺）
2）超級電容預制艙1個（40英尺）
3）功率預制艙5個（20英尺）
需要場地面積約759平米。：
采用兆合電氣3000F超級電容單體。
超級電容單體通過串并聯，最終組成900V200F的超容機柜。

B)、超級電容管理系統
iCMS 超級電容器智能管理系統由帶觸摸屏的儲能系統監控單元、模組電壓溫度監測及智能管理軟件等構成，系統可同時對超級電容組進行監測、管理和維護，并對電池的各種異常狀態報警。
各個電壓、溫度監測及均衡單元與監控單元間通過隔離的通訊總線通訊。監控單元采用帶有 7寸觸摸屏的工控機，實時顯示各個電容的電壓和電容箱中的測點溫度，并通過串口或網絡接口與 PCS 以及后臺監控通訊。
管理裝置包含了總電壓、充放電電流、單體電壓、模組溫度等參數檢測，還有狀態顯示、報警、與用戶設備通訊等功能。管理裝置通過一個標準CAN2.0B通信接口和用戶設備通信，將管理系統內容上傳。
